Radial-Wellendichtringe

Radial-Wellendichtringe
Radial-Wellendichtringe haben die Aufgabe, die rotierende Kurbelwelle nach außen abzudichten. Klassische Radial-Wellendichtringe bestehen aus einem Metallgehäuse, das sowohl die dynamische Dichtlippe trägt als auch für die statische Abdichtung verantwortlich ist. Die Dichtlippe von Radial-Wellendichtringen, üblicherweise hergestellt aus Elastomerwerkstoffen, läuft auf der Oberfläche der sich drehenden Welle. Dabei wird sie von einem Federring radial auf die Wellenoberfläche gedrückt. Als Folge der Drehbewegung entsteht an der Dichtlippe ein Dichtspalt von ca. 1 μm. Durch diesen Spalt tritt Öl zur Schmierung der Dichtlippe aus.

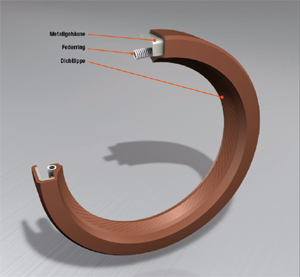

Aufbau eines herkömmlichen Radial-Wellendichtrings mit Federring.

Ideale Kombination – Radial-Wellendichtringe und PTFE

Der Dichtungswerkstoff der Zukunft für Radial-Wellendichtringe heißt Polytetrafluorethylen – kurz PTFE.

Geringe Reibung und geringe Leistungsaufnahme sind die entscheidenden Vorteile der PTFE-Radial-Wellendichtringe. Auch bei Trockenlauf und Mangelschmierung ist diese Dichtung problemlos einsetzbar. Die sehr guten thermischen Faktoren des Materials mit einer Belastbarkeit von -130 ºC bis +200 ºC sind konkurrenzlos. Zusätzlich verfügt PTFE über eine hohe chemische Beständigkeit und geringe Losbrechkräfte nach Stillstandzeiten.

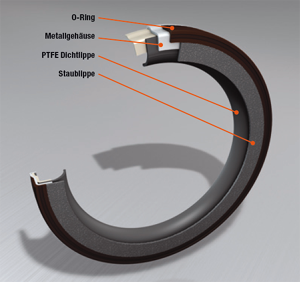

Aufbau eines Radial-Wellendichtrings mit PTFE-Dichtlippe.


Bauform und Aufbau
Das Gehäuse wird aus nicht rostendem Stahl hergestellt. Ein O-Ring aus Fluor-Elastomer sorgt für optimale statische Abdichtung. Der Innendurchmesser ist zum Außendurchmesser exakt zentriert. Die Dichtlippe selbst besteht aus hoch verschleißfestem und reibungsarmen PTFE. Eine zusätzliche Staublippe (Gummilippe bzw. Filzband) ist eine wirkungsvolle Barriere gegen Schmutzpartikel.

Sonderform integrierter Radial-Wellendichtring
Integrierte Radial-Wellendichtringe verkürzen die Produktionszeiten bei der Serienfertigung von Motoren. Da nur noch ein Bauteil montiert werden muss, reduzieren sich die Montagearbeiten am Band und die auftretenden Undichtigkeiten um ca. ein Drittel. Auch beim Austausch des Radial-Wellendichtrings an der Kurbelwelle kann deutlich Zeit eingespart werden.



Integrierter Radial-Wellendichtring

EXPERTENTIPP
Bei der Montage von integrierten Radial-Wellendichtringen ist darauf zu achten, dass im Regelfall die Ölwanne leicht gelöst werden muss, um den Radial-Wellendichtring auf die Kurbelwelle aufzuschieben.

Montage von PTFE-Radial-Wellendichtringen

EXPERTENTIPP

  1. PTFE-Radial-Wellendichtring zum Schutz vor Staub und anderen Verunreinigungen erst vor der Montage aus der Schutzverpackung entnehmen.
  2. PTFE-Radial-Wellendichtringe sind zum Schutz der Dichtlippe mit einer Kunststoffhülse ausgestattet, diese Hülse kann in der Regel als Montagehülse eingesetzt werden. Entfernen Sie die Hülse erst nach der Montage.
  3. Soll der Dichtring ohne Hülse montiert werden, benutzen Sie das vom Hersteller vorgesehene Spezialwerkzeug.
  4. Sowohl PTFE-Dichtlippe als auch Wellenoberfläche müssen vollkommen trocken sein. Sie dürfen keine Fette oder Öle verwenden!
  5. Die Welle darf keine scharfkantigen Fasen aufweisen; ggf. Fasen durch Motorenfachmann/-instandsetzer entfernen lassen.
  6. Die Wellenoberfläche muss eine einwandfreie Oberflächengüte aufweisen, evtl. Beschädigungen müssen auch hier fachgerecht bearbeitet werden.
  7. Setzen Sie die Montagehülse mit dem PTFE-Radial-Wellendichtring an der Welle an.
  8. Achten Sie auf die korrekte Ausrichtung des Dichtrings. Die Hülse muss so positioniert werden, dass ein ansatzloser Übergang auf die Welle möglich ist.
  9. Schieben Sie den Dichtring mit einer gleichmäßigen Bewegung auf die Welle.
  10. Beim Austausch sollte die PTFE-Dichtlippe nicht auf der alten Laufstelle angelegt werden
  11. Entfernen Sie erst jetzt die Montagehülse.
  12. Damit sich die Dichtlippe optimal auf die abzudichtende Welle anpassen kann, sollten Sie den Motor erst ca. vier Stunden nach der Montage starten.


Ausfall von PTFE-Radial-Wellendichtringen

Beschädigung der PTFE-Dichtlippe
Die häufigste Ursache für den Ausfall sind Beschädigungen der PTFE-Dichtlippe im Verlauf der Montage. Wird die Dichtlippe ohne Hülse oder Spezialwerkzeug montiert und dabei bewegt oder sogar umgestülpt, ist eine sichere Abdichtung kaum noch möglich. Auch die Verwendung von Fetten und Ölen, wie bei klassischen Wellendichtringen, führt bei PTFERadial-Wellendichtringen zum totalen Ausfall unmittelbar nach der Montage.


EXPERTENTIPP
Bei der Instandsetzung herkömmlicher Radial-Wellendichtringe ist ein Austausch durch neue Radial-Wellendichtringe mit PTFE-Dichtlippe möglich.


Links: Beschädigte PTFE-Dichtlippe als Ausfallursache.
Rechts: Gefettete PTFE-Dichtlippe als Ausfallursache.
